天河pcCAD2018是一款由天河云官方推出的功能强大并基于AutoCAD平台的机械CAD设计工具软件,天河pccad功能核心偏向机械设计汇聚了绘图和设计管理等诸多功能于一身,可以满足企业设计师的各种需求。支持AutoCAD2010~2018!

除了保留了AutoCAD所有的功能,包括平面绘图、编辑图形和三维绘图等,还具有工程标注、符号库及零件库、图纸装配和自动排图等独特功能。提供完整齐全的国标符号库和零件库,也支持用户自建符号库和零件库。可允许用户修改任一标注,且明细表全自动生成与更新等功能!

PCCAD试用许可安装说明

解压密码:www.jb51.net

PCCAD试用许可的安装和使用步骤如下:

安装软件

安装PCCAD的过程中将自动安装加密锁驱动。所以,如果希望应用试用许可,第一个步骤就是先安装PCCAD软件。
软件安装前请先阅读安装说明。安装说明的位置在安装包的…\用户文档\产品介绍 文件夹下。
【注】:许可正常应用的一个条件是加密锁服务可以正常启动。如果软件在许可期内出现找不到锁的现象,请查看名称为Sentinel Local License Manager (根据驱动版本的不同,也可能是Sentinel HASP License Manager 或 Sentinel LDK License Manager)的服务启动是否正常。

运行试用环境

试用环境是应用试用许可和软锁的必要条件。
文件在安装包的“加密锁相关”文件夹下。即双击运行其中的《HASP加密锁试用环境.exe》即可(屏幕自动切换到dos两次后完成安装)。
【注】:如果是64位操作系统,建议选择exe文件(包括以下涉及到的《RUS_THLOCK.exe》)的右键菜单“以管理员身份运行”,否则可能因权限问题执行失败。

应用授权许可

双击运行“加密锁相关”文件夹下《RUS_THLOCK.exe》,切换到“Apply License File”页中,点“…”按钮,找到v2c文件,然后点“Apply Update”按钮应用授权许可文件,提示Success即可。

PCCAD2018升级内容

一、新增

图纸/标题栏 1.“图纸”中新增二维码生成器功能。

2.标题栏、明细表等超级属性块编辑窗口中增加对系列值及默认值的支持。

绘图工具 1. “绘图工具”中新增“弧转圆”功能,将所选圆弧对象转换为圆,无须重绘。

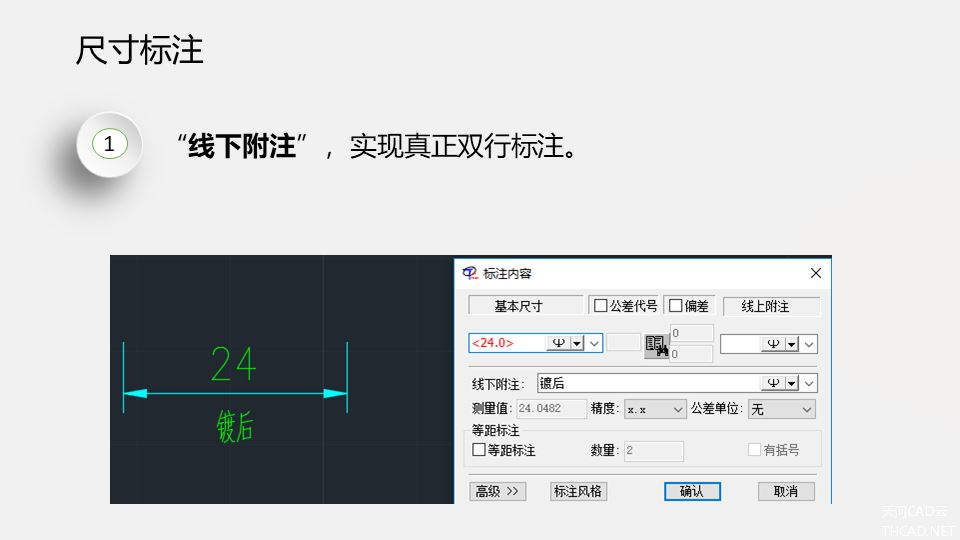

尺寸标注 1.完善“智能标注”功能,新增的“线下附注”方式,实现真正的双行标注方式。

2.完善“智能标注”功能,新增对等距尺寸及数量的标注方式。

3.“尺寸标注”中新增“尺寸等间距”功能,调整尺寸标注的文字位置,使其实现尺寸对齐,或等间距处理。

符号标注 1.“符号标注”中新增GB/T131-2006“表面结构”标注功能。

2.新增粗糙度标注、表面结构标注、形位公差、焊接符号标注模板定义与调用功能。

文字处理 1.“文字处理”中新增“递增文字”功能,,以所选单行文字或单行多行文字为参照,根据规则生成多个递增的文字。

报表工具 1. “报表工具”中新增“孔特征表”(坐标列表和孔表)功能。

辅助工具 1.“辅助工具”中增加“图纸批量重命名”功能 ,可以快速对所选图纸进行智能、规范的重命名工作。

实用工具 1.“实用工具”中新增“打开DWG路径”功能, 作用是在资源管理器中打开当前DWG文件所在文件夹。

2. 辅助工具增加“批量打印”功能

二、完善

界面 1.在AutoCAD2015-2018中增加“AutoCAD 经典”菜单。 2.优化功能区(ribbon)设置,让使用更顺手。

图纸/标题栏 1.图纸分区可控制上下左右的显示。

2.标题栏直接填写设计者和日期内容。

序号 1.完善上下标形式的序号标注,使上下标根据配置直接显示序号对应零部件的信息。

2.标注序号时选择标准件对象可以直接提取标准件信息。

符号标注 1.优化粗糙度的处理,使大字体的情况下预览效果更佳。 2.优化“形位公差”窗口的预览方法。

其他 1.为方便双击编辑图框、标题栏、技术要求,启动程序时自动设置取消编组选择。

2.完善“批量文本查找”功能,使其支持包括标题栏、代号栏、附加栏等全部图框内对象。

3.“批量数据提取”、“批量更改标题栏”等批量处理工具,由原来的简单选择文件,全部统一为用窗口管理文件列表的方式。

4.优化“选择DWG文件”窗口中预览刷新方法。 5.为了更方便调用命令,增加很多别名,包括:系列化分类库、连续标注等。 6.修改文件加载策略,减少因病毒影响造成某些命令无法使用的问题。

三、修正

图纸/序号/明细表 1.解决“图纸设置”时未按完整名称识别标题栏、明细表的问题。 2.解决因双击序号对象编辑可能造成的提示正在执行命令无法继续操作的问题。 3.解决序号引出点的大小不随绘图比例变化的问题。 4.解决生成序号时未勾选“填明细表内容”,序号尺寸不正确等问题。 5.解决因相对路径,造成通用资源、公式计算器调用不成功的问题。

符号标注 1.修正粗糙度尺寸问题。 2.解决粗糙度和表面结构输入字符串与下拉列表前部分相同,则超级编辑时自动变为下拉值的问题。 3.解决新基准符号在非天河CAD环境下无法进行删除、移动等处理的问题。 4.优化焊接符号界面,调整符号按钮位置。 5.解决“永久衬垫”以及“临时衬垫”中“R”或“MR”在绘图比例变化情况下文字宽高比异常的问题。

辅助工具 1.解决“批量文本查找”无法实现对未打开文件处理的问题。 2.解决支持参考值后不规则表格数据提取未按配置提取的问题。 3.优化“批量DWG浏览”功能,解决Win10系统中在“DWG数据浏览”窗口中“移除当前文件”死机问题。

其他

1.解决打开或关闭带有旧引线标注对象(TH_DIMLEADER) 的图纸死机问题。

2.自带Access数据库引擎(AccessDatabaseEngine_X64.exe)版本由14.0.4730更新到14.0.6119。
